IGBT單管究竟是什么呢?

信息來源于:互聯網 發布于:2020-07-14

IGBT單管究竟是什么呢?
IGBT單管是指單個IGBT元件,通常變頻器用的IGBT都是雙管的。
IGBT(Insulated Gate Bipolar Transistor),絕緣柵雙極型晶體管,是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低,載流密度大,但驅動電流較大;MOSFET驅動功率很小,開關速度快,但導通壓降大,載流密度小。

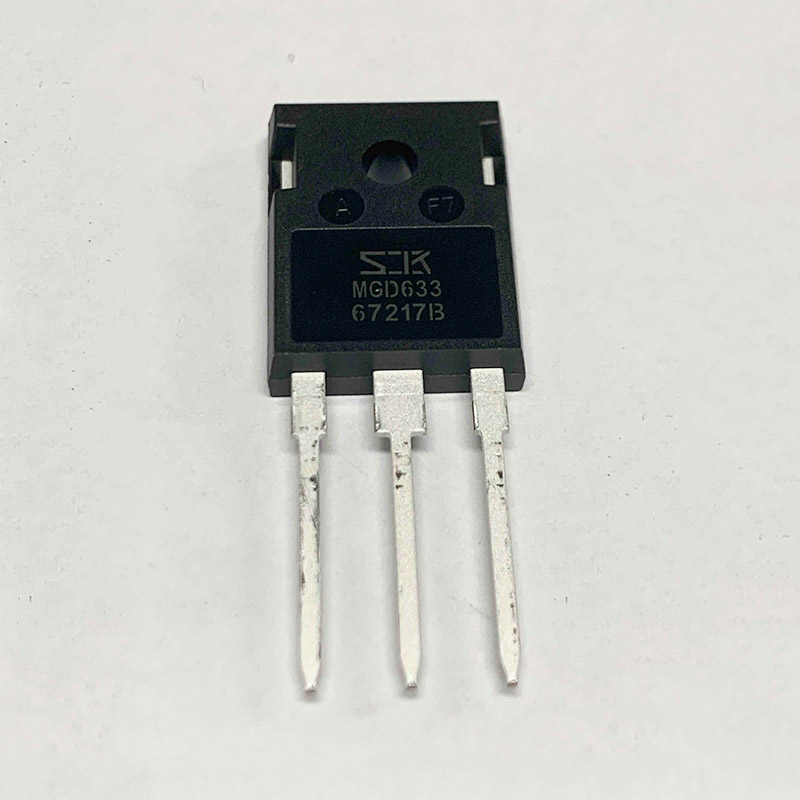

IGBT單管

IGBT綜合了以上兩種器件的優點,驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
IGBT 的開關作用是通過加正向柵極電壓形成溝道,給PNP 晶體管提供基極電流,使IGBT 導通。反之,加反向門極電壓消除溝道,切斷基極電流,使IGBT 關斷。
IGBT 的驅動方法和MOSFET 基本相同,只需控制輸入極N一溝道MOSFET ,所以具有高輸入阻抗特性。當MOSFET的溝道形成后,從P+ 基極注入到N 一層的空穴(少子),對N 一層進行電導調制,減小N 一層的電阻,使IGBT 在高電壓時,也具有低的通態電壓。
廣東勤微電子主營品牌有:IGBT單管,IPM模塊,電機驅動芯片,IGBT模塊,比亞迪微電子,成啟半導體,龍騰半導體,三墾電氣,三菱電機,數明半導體,納芯微等。

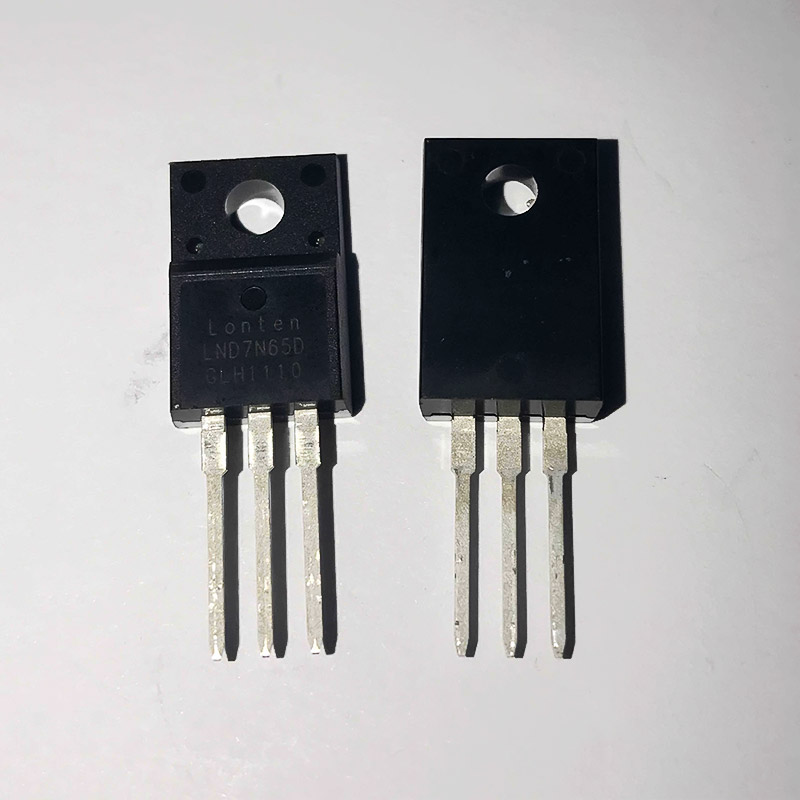

IGBT單管
